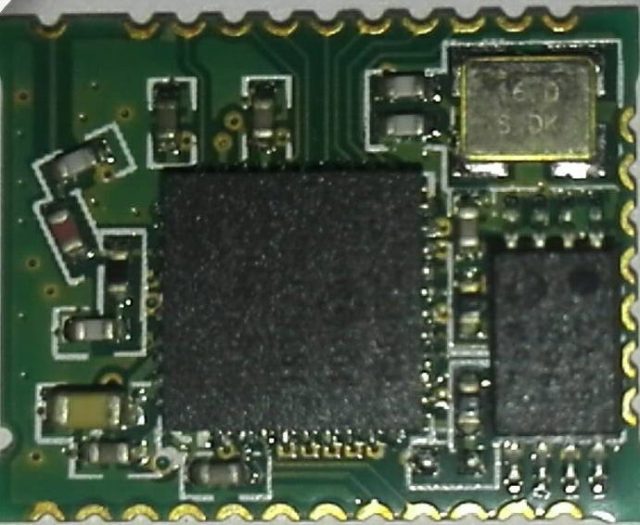

Módulo de modo dual ISSC IS1678 BM78 Bluetooth 4.2

General Details

BM78BM78
El módulo BM78 es un módulo Bluetooth versión 4.2 totalmente certificado para que los clientes puedan agregar fácilmente la capacidad inalámbrica Bluetooth de modo dual a sus productos. El BM78 se basa en el módulo de modo dual Bluetooth IS1678 de Microchip y está disponible en ROM.(BM78SPPx5NC2) y versiones basadas en Flash (BM78SPPx-5MC2). Consulte la Sección 9.0 «Información sobre pedidos» para obtener información adicional sobre el BM78.SKUs ..
Principales características:
Bluetooth Classic (BR / EDR) y Low Energy (LE)• Certificado a las regulaciones de radio de FCC, IC, MIC, KCC y NCC• Módulo de Radio Evaluado de la Directiva R & TTE Europea• Bluetooth SIG 4.2 calificado• Modo UART transparente para datos seriales sin fisuras a través de la interfaz UART• Fácil de configurar con la herramienta de interfaz de usuario (UI), una utilidad de configuración de Windows® o directamente mediante MCU• El firmware se puede actualizar en el campo sobre UART (versión Flash)• Antena de chip integral (BM78SPPS5MC2 / NC2) o antena externa (BM78SPP05MC2 / NC2)• Cristal integrado, regulador de voltaje interno y circuitos coincidentes• Pines de E / S configurables para control y estado• Admite el protocolo de accesorios para iPod de Apple® (iAP2), (solo BM78SPPx5MC2)• Admite conexiones seguras Bluetooth 4.2 LE• Extensión de longitud del paquete de datos Bluetooth 4.2 LE• Módulo de montaje en superficie pequeño y compacto• Almohadillas SMT encastradas para un montaje de PCB fácil y confiable• Ideal para dispositivos portátiles que funcionan con batería• Un controlador LED con 16 pasos de control de brillo

Technological details

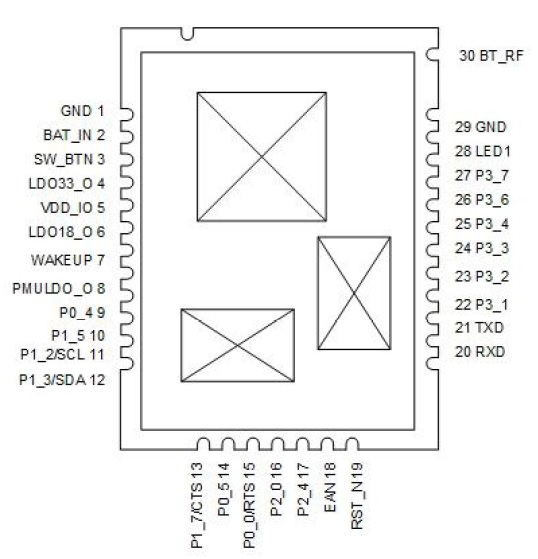

BM78SPP05MC2 NC2 PIN DIAGRAM



BM78 BM78SPPS5MC2 NC2 PIN DIAGRAM

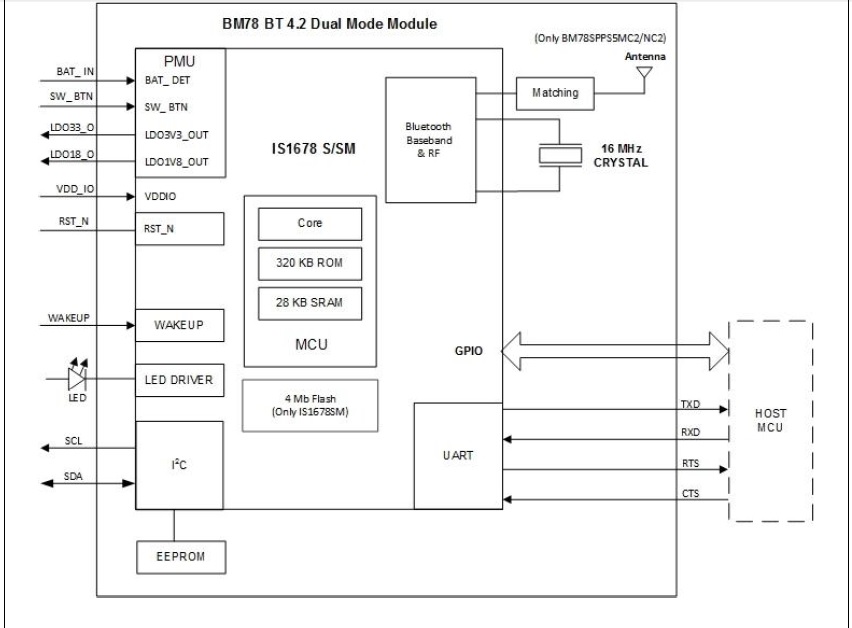

BM78 INTERNAL BLOCK DIAGRAM

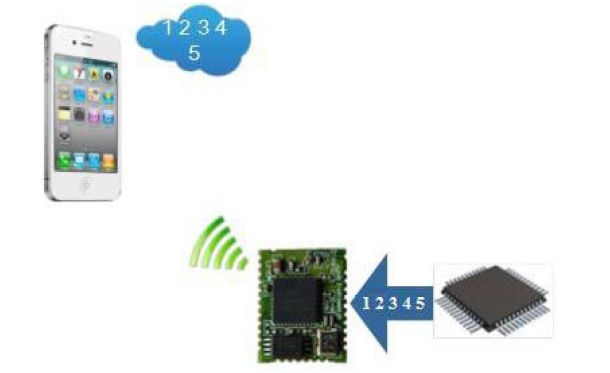

BM78 AUTO PATTERN TRANSPARENT PIPE
